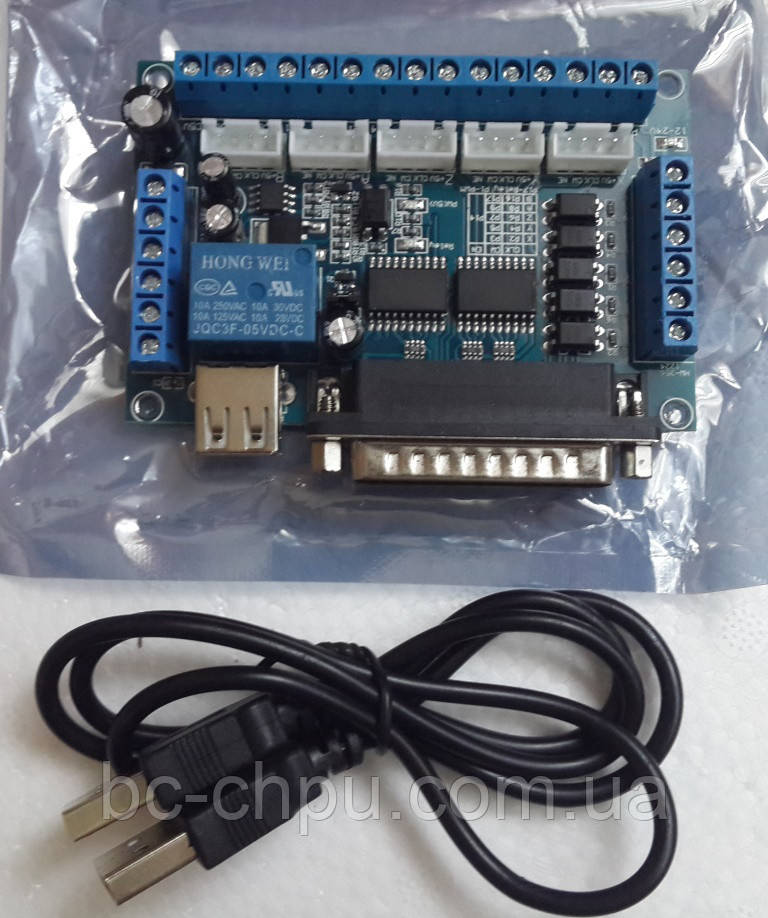

ЧПУ контролер Mach3 з LPT на 5 координат BL-MACH-V1.1

Інтерфейсна плата  LPT на 5 координат BL-MACH-V1.1- пристрій для керування крокових або серво двигунів у системах верстатів з числовим програмним керуванням. Живиться плата від USB або від зовнішнього блока живлення. Контролер сумісний з усіма 2-х фазними мікрокроковими драйверами. Широко застосовується при роботі на верстатах з ЧПУ, обладнанні лазерного різання, гравіювання, різних систем автоматизованого збирання.

Особливості та робочі характеристики:

-Повна підтримка програм MACH3, KCAM4, EMC2 Mach2, Master5, Turbo CNC, Step2CNC;

-Можливість підключення до 5 осей;

-Оптоізольований вихід аналогового перетворювача з напругою 0 - 10В для керування швидкістю обертання шпинделя. Вихідний порт P1;

-На платі є 17 портів, які можуть працювати з драйверами крокових або серво двигунів;

- Як вихід ШІМ (PWM) для управління шпинделем можна використовувати вихідний порт Р1;

- Вхідна напруга для живлення плати від +12 до +24В;

- Функція антиреверса;

- Максимальний споживаний струм цифрової частини 500mA;

- Напруга живлення цифрової частини(В) 5V DC;

- Мінімальне число спрацьовувань реле при навантаженні 5V/10mA(циклів) 50000000 циклів;

Використовується реле: SRD-05VDC-SL-C;

- Комутаційна здатність реле 8A/25VАС;

- Клас захисту IP20;

- Зовнішні габарити(мм) 70х90х20

- Вага 83 г
